Щоб знайти оптимальне рішення для великих офісів або торгових залів, варто вивчити напівпромислові канальні кондиціонери з каталогу, орієнтуючись на показники статичного тиску та енергоефективності.
Сучасний інтер’єр вимагає досконалості у кожній деталі. Настінні блоки часто порушують гармонію простору. Багато власників нерухомості обирають приховані рішення для охолодження.

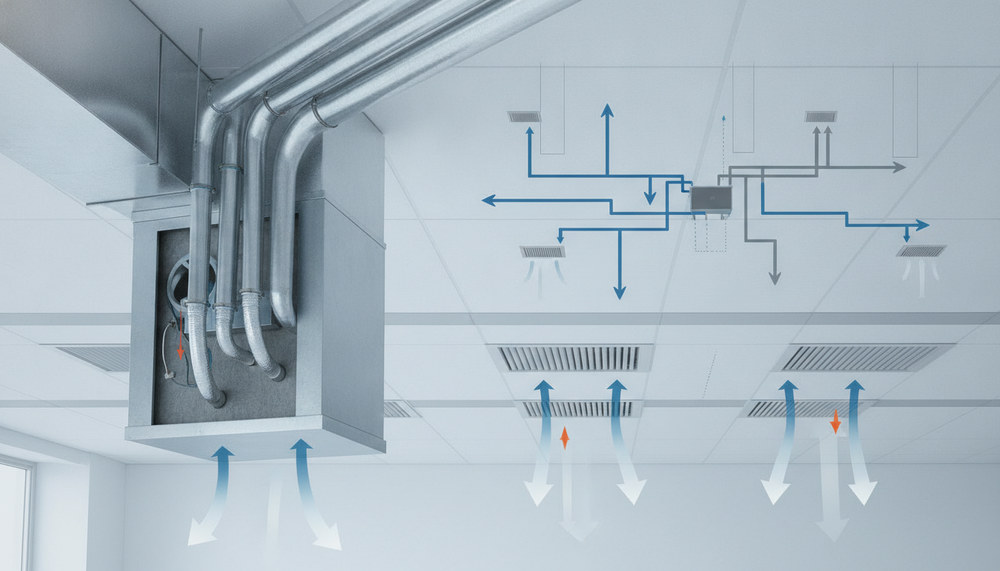

Канальна система кондиціонування — це обладнання, яке повністю інтегрується в конструкцію стелі. Внутрішній блок встановлюється за підшивною стелею в технічних зонах. Від нього розходиться мережа повітропроводів для рівномірного розподілу охолодженого повітря.
За зовнішнім виглядом обладнання нагадує звичайну спліт-систему. Ключова відмінність — повна відсутність видимих елементів в інтер’єрі. Подача та забір повітря відбувається через щілинні дифузори в стелі.
Таке рішення підходить для будинків, квартир та офісів. Система забезпечує стабільний мікроклімат у приміщенні без шуму та візуального навантаження. Вона ідеально поєднує вентиляцію і кондиціонування в єдиному комплексі.
Перед покупкою варто розібратися в принципах роботи обладнання. Правильне розуміння технології допоможе прийняти обґрунтоване рішення. Наша стаття розкриває всі важливі аспекти вибору та експлуатації.
Ключові моменти
- Канальний кондиціонер — прихована система охолодження, інтегрована в стелю приміщення
- Внутрішній блок встановлюється за підшивною стелею, а повітря розподіляється через мережу повітропроводів
- Система забезпечує рівномірний мікроклімат без видимих елементів обладнання в інтер’єрі
- Підходить для будинків, квартир та офісів, де важлива естетика простору
- Поєднує функції вентиляції та кондиціонування в одному рішенні
- Вибір системи вимагає розуміння принципів роботи та особливостей монтажу
Що таке канальний кондиціонер: основні характеристики системи
Канальна спліт-система відрізняється від звичайного настінного кондиціонера принципом розподілу повітря. Обидва типи мають зовнішній та внутрішній блоки, з’єднані фреоновою трасою. Канальний кондиціонер інтегрується в стельовий простір і працює через мережу повітропроводів.
Така система забезпечує рівномірне кондиціонування всієї площі або навіть кількох кімнат одночасно. Внутрішній блок прихований за підшивною стелею в технічній зоні. Видимими залишаються лише акуратні вентиляційні решітки або дифузори.
Визначення канального кондиціонера та його призначення
Канальний кондиціонер – це кліматична система з двома блоками, інтегрованими у вентиляційну мережу приміщення. Призначення цього обладнання – ефективне охолодження або нагрівання повітря з централізованим розподілом. Чи можна використовувати канальний кондиціонер для кількох кімнат? Так, це одна з головних переваг системи.
Від технічної зони розходиться мережа повітропроводів. Вони забезпечують подачу охолодженого повітря та його рециркуляцію. Така конструкція підтримує комфортну температуру у всіх підключених приміщеннях.
Відмінності від звичайних спліт-систем
Настінний кондиціонер монтується безпосередньо на стіну кімнати. Він охолоджує тільки те приміщення, де розташований. Канальна система працює централізовано через повітропроводи, розподіляючи повітря по різних зонах.
Де встановлюють канальний кондиціонер? Внутрішній блок розміщують у стельовому просторі або технічній зоні. Завдяки цьому шум від роботи вентилятора не заважає мешканцям.
Настінна система видима і локальна, канальна – прихована і централізована. Ще одна відмінність – можливість підмішування свіжого повітря з вулиці. Це реалізується при правильному проектуванні канальної системи.
Види канальних кондиціонерів: низько-, середньо- та високонапірні
Канальні системи класифікують за статичним тиском вентилятора. Низьконапірний канальний кондиціонер (до 40 Па) підходить для невеликих квартир з мінімальною довжиною повітропроводів. Він ефективний на площі до 80-100 м².
Середньонапірний канальний кондиціонер (до 100 Па) – оптимальний вибір для приватних будинків та просторих квартир. Система повітроводів може сягати 10-15 метрів. Це дозволяє обслуговувати невеликі офіси та комерційні об’єкти.
Високонапірний канальний кондиціонер (до 250 Па) призначений для великих приміщень з розгалуженою вентиляційною мережею. Магазини, ресторани, офісні центри – типові об’єкти застосування. Вибір типу залежить від площі, конфігурації каналів та завдань кондиціонування.
Будова канального кондиціонера: з чого складається система
Канальний кондиціонер – це складна інженерна система. Вона включає два основні блоки та мережу допоміжних елементів. Розуміння конструкції допомагає оцінити вимоги до монтажу та обслуговування.
Зовнішній та внутрішній блоки: функції та розміщення
Зовнішній блок кондиціонера встановлюється на фасаді або даху будівлі. Він містить компресор, конденсатор та вентилятор. Тут фреон стискається, віддає тепло в атмосферу та переходить у рідкий стан.
Внутрішній блок канального кондиціонера монтується за підшивною стелею. Його розміщують у технічних зонах – санвузлах, коморах або коридорах. Таке рішення мінімізує шум у житлових кімнатах.
Низьконапірний блок з обшивкою займає близько 270 мм висоти. Середньонапірні моделі потребують до 350 мм. Ці параметри критичні для приміщень з низькими стелями.
Повітропроводи, вентиляційні канали та фреонові трубопроводи
Повітропроводи транспортують оброблене повітря від внутрішнього блока до приміщень. Для їх прокладки потрібно 170 мм плюс 50 мм на гіпсокартонну обшивку. Канали бувають круглого або прямокутного перетину.
Вентиляційні канали поділяються на два типи. Припливні забезпечують подачу повітря в приміщення. Рециркуляційні повертають повітря для повторної обробки.
Фреонові трубопроводи з’єднують зовнішній та внутрішній блоки. По них циркулює холодоагент між компонентами системи. Траси потребують якісної теплоізоляції для запобігання втратам холоду.
Обов’язковий елемент – дренажна система з сифоном HL 138. Вона відводить конденсат та запобігає проникненню запахів з каналізації.
Повітророзподільники, фільтри та теплообмінники
Повітророзподільники встановлюються в місцях виходу повітря. Це щілинні дифузори, анемостати або решітки. Вони забезпечують рівномірний розподіл повітря по каналах у приміщенні.
Правильне розміщення дифузорів критично впливає на комфорт. Подача повітря біля вікон створює повітряну завісу від тепла влітку.
Фільтри кондиціонера монтуються на вході повітря у блок. Фільтр G4 затримує пил та великі частинки. Фільтр F7 видаляє пилок, алергени та дрібні забруднення.
Теплообмінник кондиціонера – серце всієї системи. Випарник у внутрішньому блоці охолоджує повітря. Конденсатор у зовнішньому блоці віддає тепло в атмосферу.
| Компонент системи | Функціональне призначення | Місце розташування | Технічні вимоги |
|---|---|---|---|
| Зовнішній блок | Стискання фреону, відведення тепла | Фасад або дах будівлі | Доступ для обслуговування |
| Внутрішній блок | Охолодження повітря, фільтрація | За підшивною стелею | 270-350 мм висоти простору |
| Повітропроводи | Транспортування повітря | Міжстельовий простір | 170 мм + 50 мм на обшивку |
| Фреонові траси | Циркуляція холодоагенту | Між зовнішнім та внутрішнім блоками | Якісна теплоізоляція |

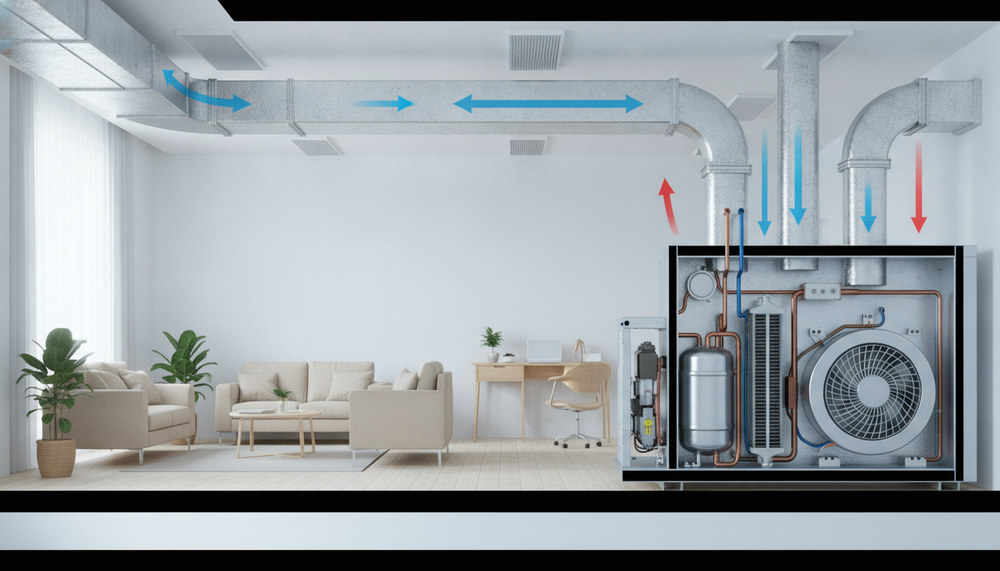

Що таке канальний кондиціонер та як він працює: принцип роботи
Механізм роботи канального кондиціонера передбачає три основні стадії обробки повітря в приміщенні. Кожен етап відіграє важливу роль у створенні комфортного мікроклімату. Розуміння принципів роботи канальної спліт-системи допомагає ефективно використовувати обладнання.
Забір повітря: рециркуляція та підмішування свіжого повітря
Вентилятор внутрішнього блоку створює розрідження, яке засмоктує повітря з кімнат через рециркуляційні решітки. Це повітря проходить попередню фільтрацію та надходить до теплообмінника. Більшість побутових систем працюють виключно за принципом рециркуляції повітря.
Стандартні моделі не забирають вуличне повітря, а обробляють тільки внутрішнє. До рециркуляційного об’єму можна додати не більше 10% підмішування свіжого повітря. Низьконапірні системи не мають достатньої потужності для транспортування значної кількості зовнішнього повітря.
Процес охолодження та нагріву повітря
У внутрішньому блоці повітря проходить через випарник — теплообмінник з холодним фреоном. У режимі охолодження повітря віддає своє тепло холодному фреону та охолоджується. Фреон забирає це тепло, випаровується і перетворюється на газ.
Компресор зовнішнього блоку стискає газоподібний фреон, підвищуючи його температуру та тиск. У конденсаторі гарячий фреон віддає тепло вуличному повітрю і знову стає рідким. У режимі обігріву процес працює у зворотному напрямку.
Розподіл та подача повітря в приміщення через канали
Після обробки повітря надходить у систему припливних повітропроводів. Потужний вентилятор створює тиск, який проштовхує оброблене повітря до різних кімнат. Через припливні дифузори або решітки повітря виходить у простір кожного приміщення.
Правильне проектування передбачає подачу холодного повітря біля вікон для створення повітряної завіси. Швидкість подачі регулюється залежно від досягнення заданої температури. Це забезпечує комфорт без різких перепадів.
| Тип системи | Рециркуляція повітря | Підмішування свіжого повітря | Застосування |
|---|---|---|---|
| Побутовий канальний кондиціонер | 100% внутрішнього повітря | До 10% (обмежена потужність) | Квартири, будинки |
| Канальний кондиціонер з притоком повітря | 70-90% внутрішнього повітря | 10-30% (потребує ТЕН та автоматики) | Офіси, комерційні приміщення |
| Мультизональна система з вентиляцією | 60-80% внутрішнього повітря | До 40% (окрема припливна установка) | Великі об’єкти, торгові центри |
Для яких приміщень підходить канальний кондиціонер
Канальний кондиціонер для будинку стає оптимальним рішенням для просторих зон. Він ідеально підходить для кухонь-вітальних, студій, холів площею 50-100 м². Один блок забезпечує рівномірний розподіл температури по всьому простору.
Канальний кондиціонер для квартири часто встановлюють у відкритих зонах. Його комбінують з настінними моделями для спалень.
Канальний кондиціонер для офісу, магазину чи ресторану зберігає естетику інтер’єру. Він працює без видимих блоків. Канальний кондиціонер для великого приміщення промислового призначення обробляє значні обсяги повітря.
Чи можна використовувати канальний кондиціонер для кількох кімнат? Так, але краще проектувати мультизональну систему з незалежним контролем температури. Критичний фактор – висота стель.
Встановлення канального кондиціонера потребує опуску 270-350 мм. Якщо чорнова висота менше 2,8-3 метрів, настінна модель стане розумнішим вибором.
Перед тим як вибрати канальний кондиціонер для дому, зверніться до фахівця. Проектування канальної системи, монтаж канального кондиціонера та обслуговування вимагають професійного підходу. Канальний кондиціонер ціна якого залежить від потужності, окупається комфортом та енергоефективністю.
